| Это последняя решённая проблема, которая досталась мне при покупке машины.
Похоже, что я перепробовал все варианты решения этой проблемы. Возможно, кому-то пригодится какой-нибудь из способов решения.
Всё началось с того, что указатель уровня топлива (УУТ) работал не стабильно, особенно на половине бака и ниже. То показывает, то падает на ноль.
Еще в 2019 году, пытаюсь ремонтировать. Первое, что очевидно для решения этой проблемы, делать замену датчика уровня топлива (ДУТ). Купил от Ланоса 96388930. Лезем в бензобак. Для этого на заведенной вытаскиваю предохранитель от бензонасоса
(Далее фотоотчёт, с небольшими комментариями)
отключаем бензонасос, сбрасываем давление
вот такая красота
очистил
внутрянка
разбираю дальше, чтобы поменять фильтр, раз полез в бензобак, меняем и фильтр
фильтра
новый
новый ДУТ
подключаем ДУТ
Чтобы вытащить разъёмы, вытягиваем эту пластину
Собрал всё обратно.
Указатель не работает! Вот те здрасте!
Периодически стрелка подымалась, что и сбивало столку, в чем же причина?!
Время идёт, думал может провода, контакты, по схемам нашел нужные разъёмы, перетыкнул их. Положительного результата нет.
И вот, в этом, 2021 году. Решил идти до конца. Как раз отпуск.
Перебрал всю проводку, нашёл нужные разъёмы. Как оказалось провода идут по схеме литрового Матиза, а приборка по схеме 0.8
Схема приборки 0.8:
Схема 1.0:
Прозвонка всех проводов от ДУТ до УУТ показала, что всё исправно
2 боковых зеленых провода на черном разъеме от ДУТ
ищем и прозваниваем проводок от панели УУТ до эбу
Решаю поменять ДУТ на 3х контактный (его номер 96870485), бонусом заменю и резистор лампочки окончания топлива
Меняю ДУТ на 3х контактный, нижний контакт вешаю на массу
Замена ДУТ тоже не изменила ситуацию
Может ЭБУ не даёт сигнал?
Пробую изменить схему
Пробую исключить ЭБУ из схемы, подключаю ДУТ по схеме 0.8. Один контакт беру от массы (а не от эбу), другой веду сразу на УУТ (а не в ЭБУ), соответственно и провод от ЭБУ до УУТ убираю.
Эти манипуляции не привели к положительному результату.
Ага, отрицательный результат, тоже результат.
Получается причина не в ДУТ, не ЭБУ и не в проводах, остаётся … указатель (УУТ)
Пробую поменять УУТ
Новый УУТ
93742549 заказываю этот (он, как оказалось, с красной стрелкой)
Разбираем приборку, снимаем старый УУТ
Болтики для нового УУТ должны быть на столько короче
Новый стремиться в бесконечность
Опять фиаско!
Новый УУТ не работает! Теперь он показывает очень полный бак
Что ж, отпуск в самом разгаре, время есть, пробую подключить УУТ без ЭБУ, пробую у ДУТ откинуть 3й контакт от массы и другие способы описанные выше
Н и ч е г о! Полное расстройство!

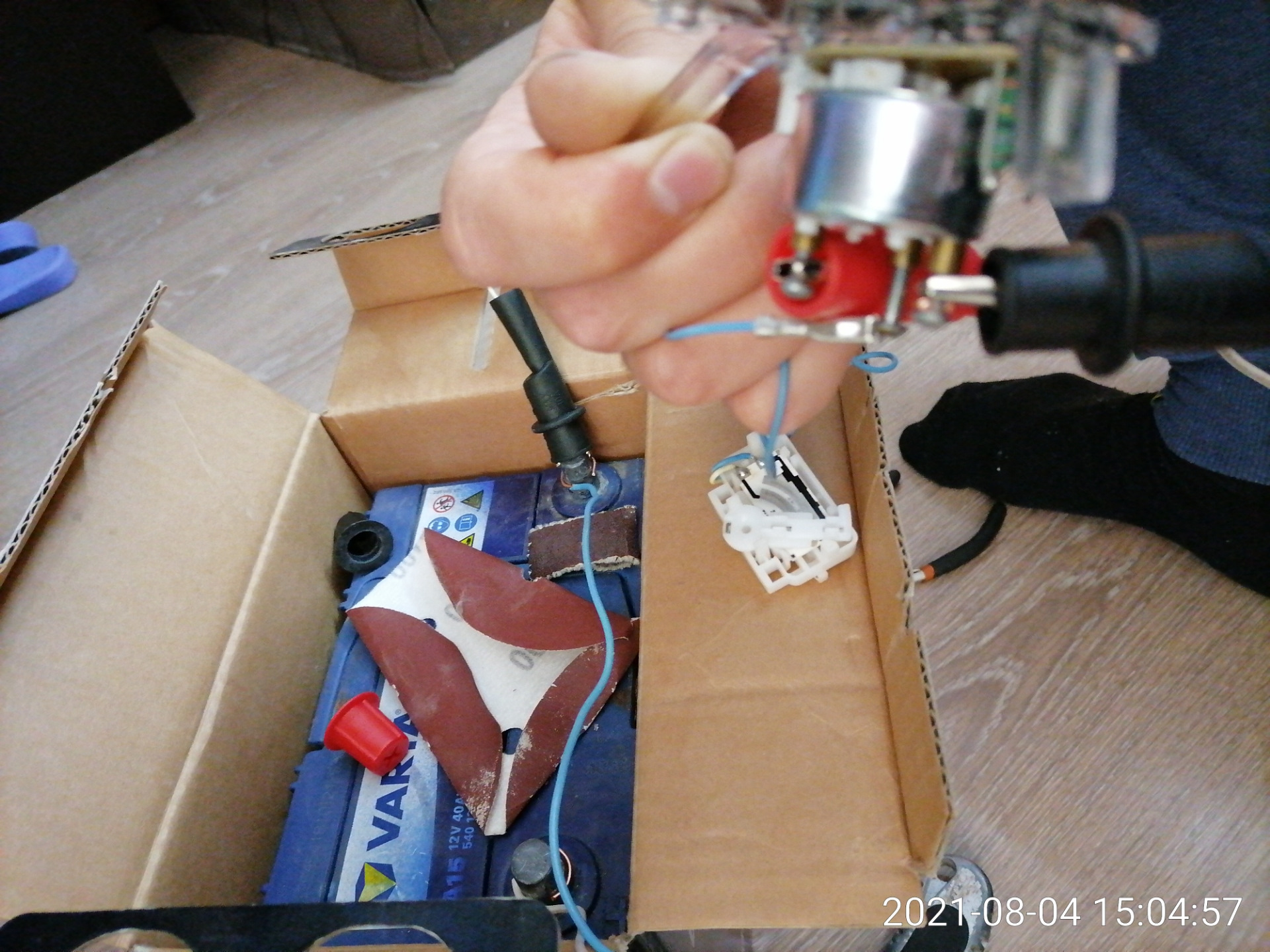

И тут приходит мысль, а давай-ка, проверим УУТ. Беру новый и старый, несу домой и по-быстрому собираю стенд для проверки
Проверяю УУТ через аккум и ДУТ
Выясняется, что новый УУТ работает по этой схеме
Получается, новый УУТ просто не подходит к моей приборке. Старый указатель без массы поднимал стрелку, но подключая массу перетягивал на ноль, получается полетела катушка питающая от минуса датчика
Решил новый вернуть и заказать другой на 1000 ₽ дороже
Ещё один УУТ
Кстати, к вопросу, возвращается ли стрелка УУТ после глушения двигателя? Мой старый указатель сбрасывается, что есть нормально, а вот новые стоят на месте
93741121, другой заказал по этому номеру (у него стрелочка оказалось белой, то что нужно, в плане цвета)
Но и этот оказался по схеме предыдущего нового.
Поиски других УУТ не привели к успеху.
Что же теперь менять приборку? Это мы всегда успеем.
Решил сроднить новый УУТ с моей приборкой
Распиновка УУТ
Вырезаю старые контакты
Подключение для нового УУТ
Синий провод подключаю сразу на В7 контакт колодки при установки приборки на место (вытащив контакт из колоды)
ЗАРАБОТАЛО!
Победа! Всё работает, заправлялся несколько раз до полного и укатывал почти до пустого.
Необходима коррекция стрелки, это в следующем посте
По ходу отремонтировал показ резерва топлива (замена резистора в баке). Заменил перегоревшие лампы подсветки приборки. Научился закрытыми глазами снимать насос из бензобака. Снимать приборку и ставить обратно с оптимальными усилиями возвращая тросик спидометра 😂
Послесловие. 14 октября 2023. Указатель и датчик уровня топлива работают исправно, ни каких проблем не возникло за прошедших уже более 2 лет. На сентябрь 2025 ситуация не изменилась, всё так же работает 😊
13 августа 2021 Пробег: 49 905 км
