Запчасти на фото: 96380679
Дворники управлялись переключателем имеющим всего 2 положения: медленный и быстрый режим. Очень не удобно постоянно щелкать переключателем при не сильном дожде. Купил 3-х позиционный переключатель (96314334)

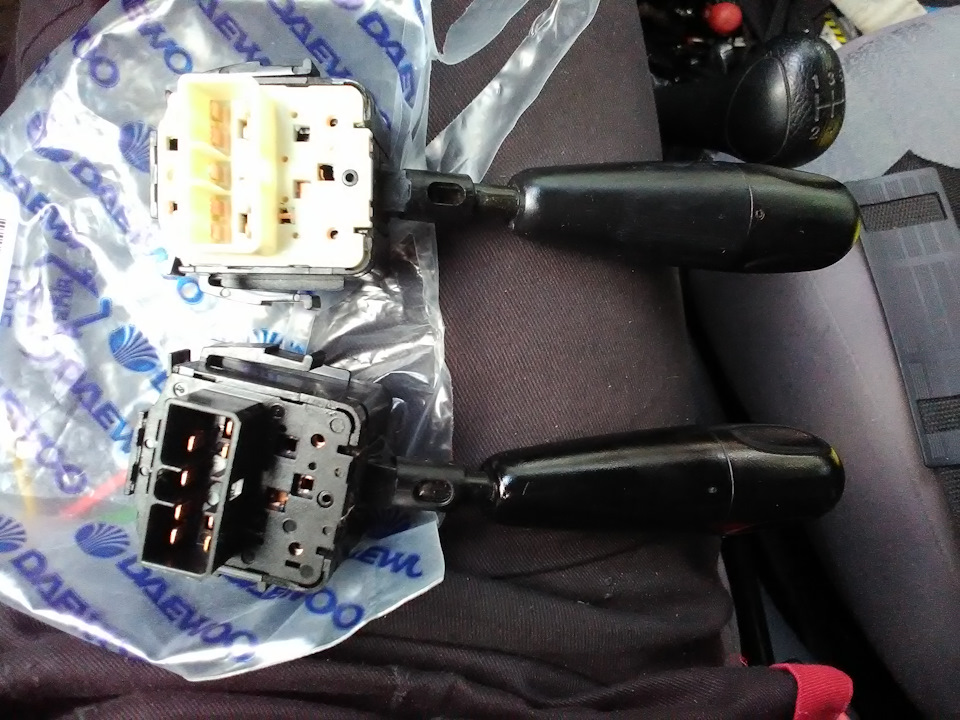

Новый и старый переключатель
И реле для регулировки паузы первого положения переключателя и для взмахивания 3 раза дворниками во время омывания стекл. Я взял реле 411.3777.
Ниже фото подключения и схема.
Обязательно отключите аккумулятор! Коротко о подключении:
Снимаем подрулевой кожух. Снимаем переключатель и отсоединяем колоду. На ней, как показано на картинке, переставляем контакты.
Теперь от 7 контакта кидаем новый провод на J в реле.
6 провод (синий), только его РАЗРЕЗАЕМ. Провод от колоды до реле на S. А оставшийся хвост от косы к реле на 31В
Далее НЕ разрезая, аккуратно снимаем изоляцию и соединяем проводок от реле и изолируем, а именно:
4 провод (красный с желтой полоской) на 86 и
8 (коричневый) на 15, всё колода переключателя готова!
Осталось 31 контакт реле кинуть на ближайший болт (питание реле на — «масса»). Ну вот, собираем все обратно.
Ярко красные цифры на колоде, темно красные на реле
Схема подключения
Что получилось

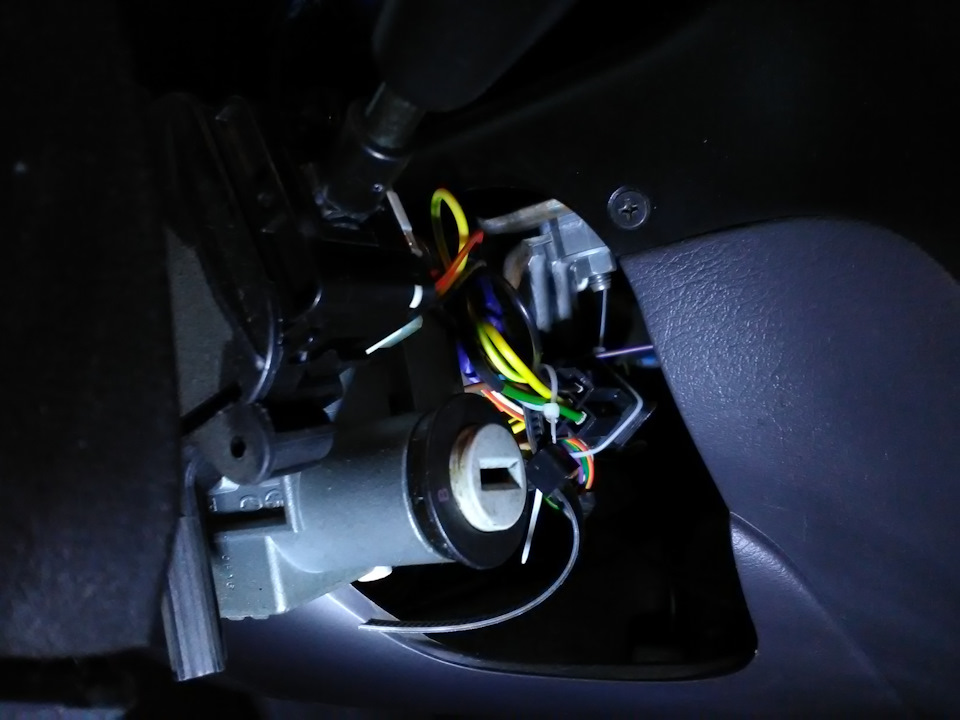

Установлено и стянуто хомутами
Теперь мы можем взмахнуть дворником один раз (не фиксируя первого положения переключателя), регулировать паузы (далее из инструкции к реле).
2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» — установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
3 Другие режимы
3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.
