| Куплен парктроник в Китае давненько, вот руки дошли разобрать машину и протянуть кабеля.
Ход работы в фото ниже.
Вкратце:
Монитор решил прилепить на зеркале, провод протянул по верху и спустил за резинкой багажника с правой стороны.
На бампере отметил крайние точки (для точной симметрии, карандаш с проволокой от края подфонарной вставки размечал), потом на 3 части разделил расстояние между крайними. Вроде ровно получилось 🤭
Кабеля подписал и через кондуктор протянул в отверстие рядом с клапаном.
Подключаем к фонарю заднего хода (зеленый кабель)
Монитор сильно пищал, заклеил зуммер изолентой.

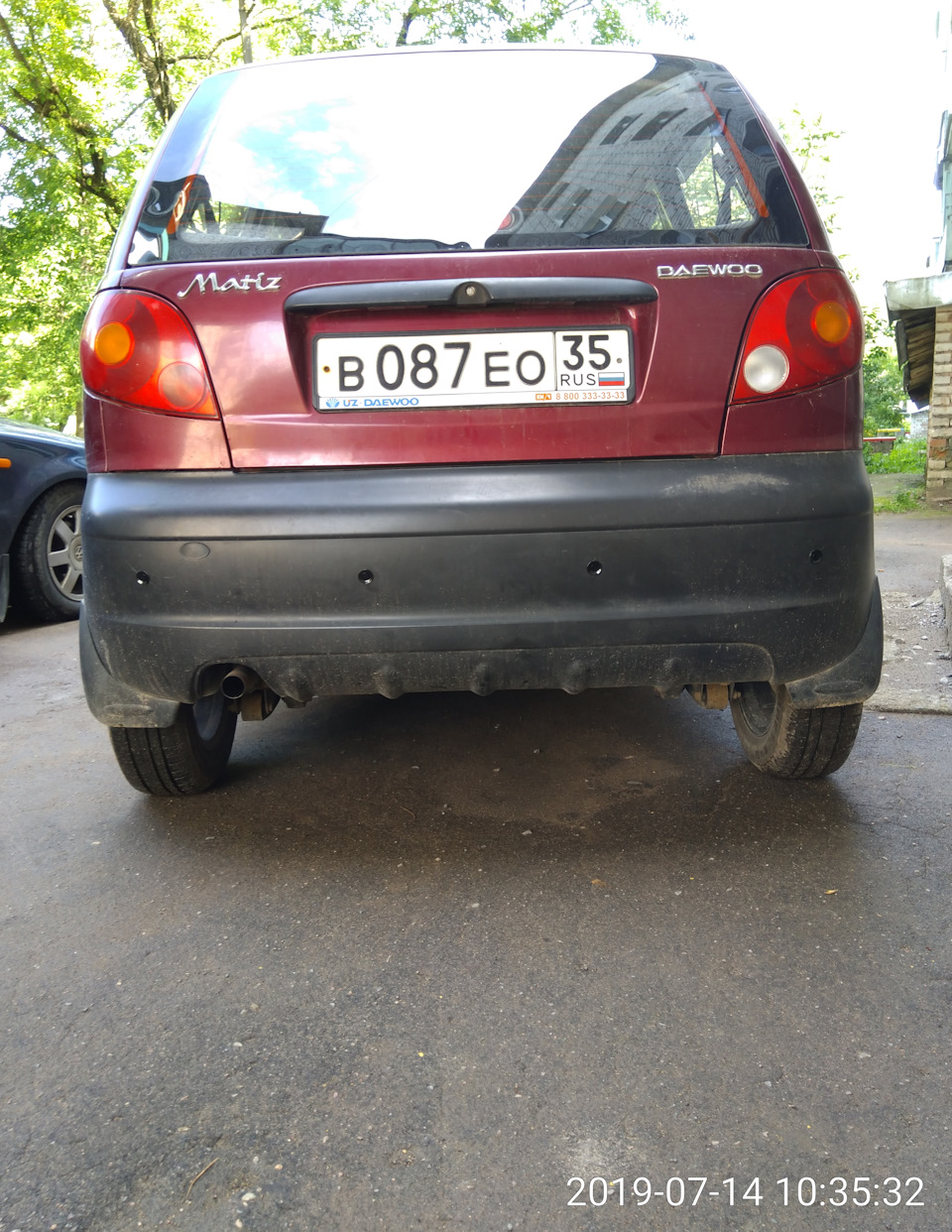

Высверлил, карандаш проволокой обвязал для крайних отметок
К кондуктору на расстоянии закрепил 4 кабеля от датчиков, все кабеля подписал
Провода вывел в отверстие рядом с клапаном у запаски
Отверстие тут
Подключен модуль
Подключение к заднему фонарю, сняв фонарь нашел что это зеленый проводок, минус тоже к кабелю соединял, проводок питания тонковат, под болт разорвётся. Видно что к зеленому подключил еще кабель, это в будущей записи будет 😏
Модуль приклеил глубже под фонарём
Монитор прилепил над зеркалом заднего вида
Модуль в работе 😁
Датчики, общий вид
13 июля 2019 Цена вопроса: 570 ₽
